Un siphon inversé est une conduite en charge qui passe sous un obstacle (rivière, route, voie ferrée) avant de remonter de l’autre côté. Contrairement à un écoulement gravitaire classique, le fluide circule ici sous pression dans un tronçon en forme de U. Ce principe hydraulique, déjà exploité par les aqueducs antiques, reste un élément courant des réseaux d’assainissement et d’irrigation modernes.
Écoulement en charge et pression différentielle : le principe physique du siphon inversé

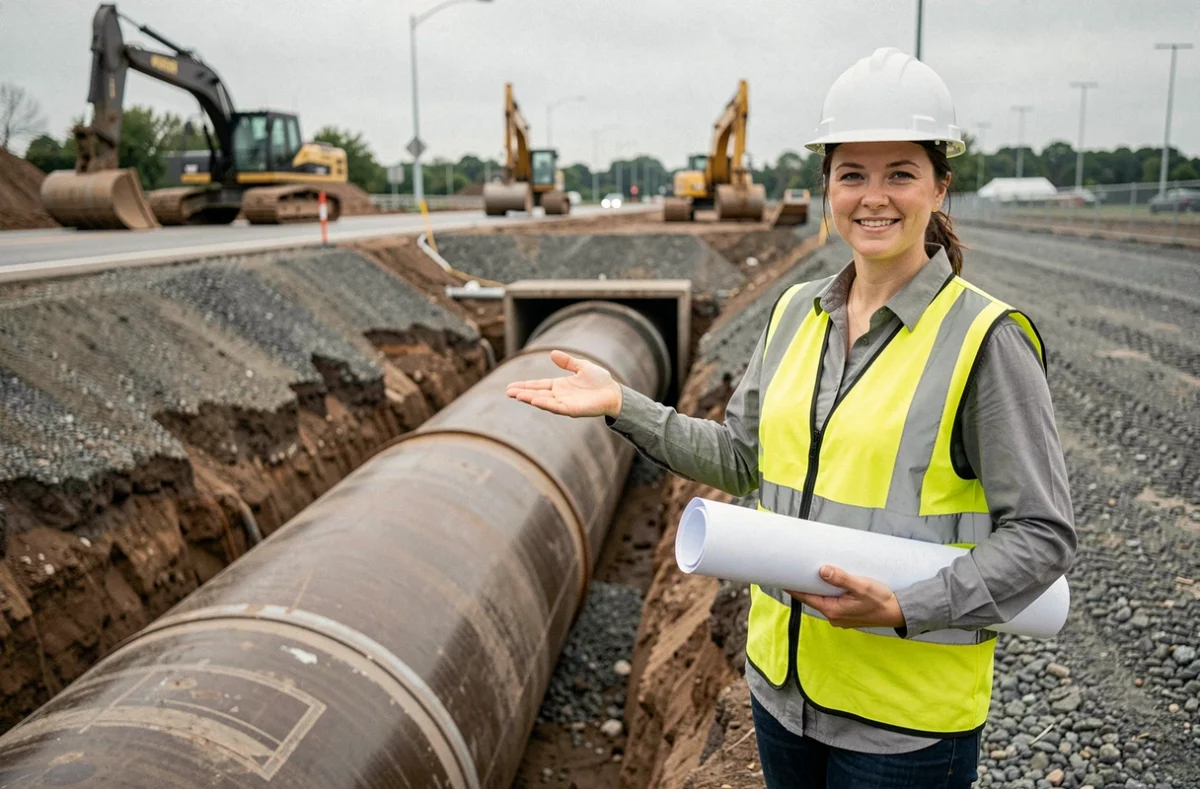

Dans un réseau d’assainissement classique, l’eau s’écoule librement grâce à la pente. Quand un obstacle empêche de maintenir cette pente, le siphon inversé prend le relais : la conduite plonge sous l’obstacle puis remonte, créant un tronçon où l’eau circule sous pression.
Le moteur de cet écoulement est la différence de niveau entre le point d’entrée et le point de sortie. L’eau en amont exerce une pression hydrostatique qui pousse le liquide à travers le tronçon immergé. La pression atmosphérique intervient aussi, en contribuant à maintenir la colonne d’eau dans la conduite.
Pour mieux comprendre le système siphon inversé et son fonctionnement, il faut retenir qu’aucune pompe n’est nécessaire tant que la charge hydraulique amont reste supérieure à la charge aval, pertes de charge comprises. Le fluide monte « naturellement » vers la sortie grâce à cette différence de pression.

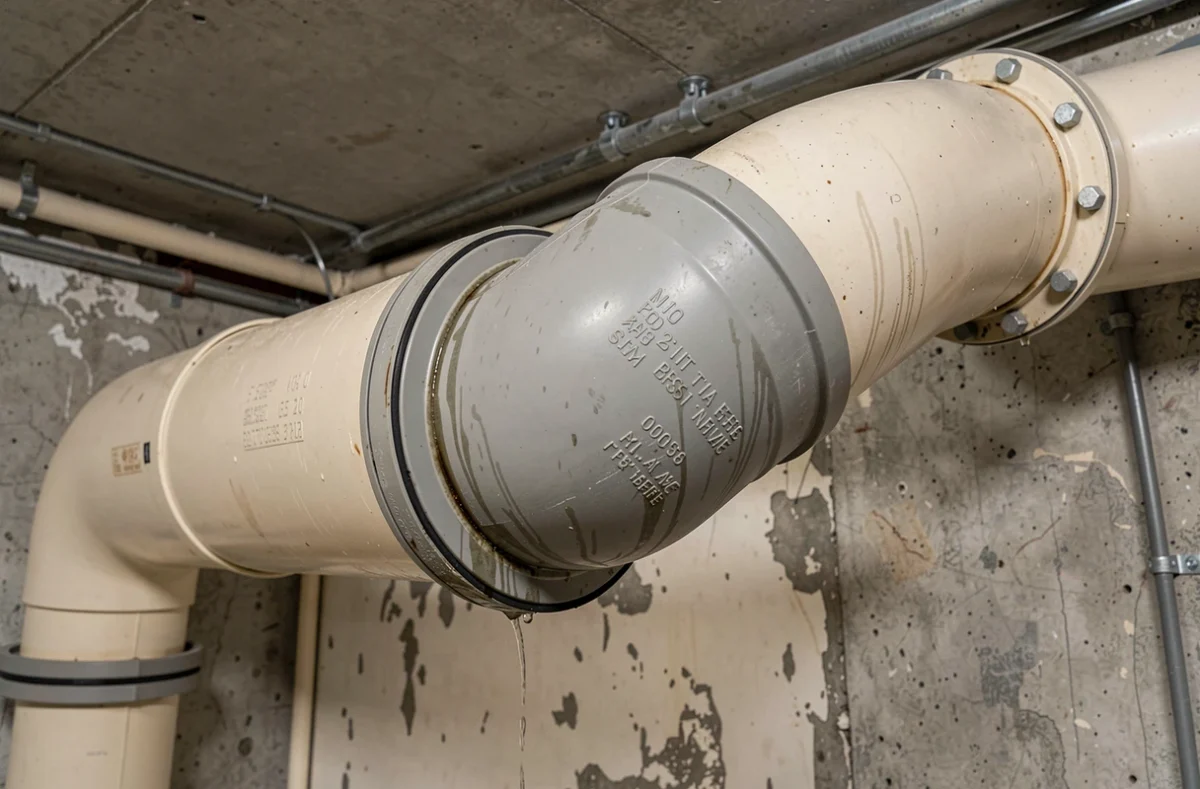

Composants d’un siphon inversé en réseau d’assainissement
Un siphon inversé ne se limite pas à un simple tuyau en U. Sa conception comprend plusieurs organes qui conditionnent directement sa fiabilité sur le long terme.
Regards d’entrée et de sortie
Le regard amont reçoit l’écoulement gravitaire du réseau et le dirige vers la conduite en charge. Le regard aval récupère le fluide qui remonte et le restitue au réseau en écoulement libre. Ces deux ouvrages assurent aussi la transition entre le régime à surface libre et le régime en charge.
Conduites en charge et dispositifs de purge
Le dimensionnement des conduites tient compte à la fois du débit de pointe et du débit minimal. La vitesse d’écoulement doit rester suffisante pour éviter les dépôts de matières solides, un problème récurrent dans les siphons d’eaux usées. C’est pourquoi des dispositifs de purge et de vidange sont prévus dès la conception.
Ces organes permettent d’évacuer les boues accumulées lors d’un nettoyage ou d’une mise hors service. Sans eux, l’entretien imposerait des interruptions longues et coûteuses.
Ventouses et dispositifs d’aération
Un ouvrage en charge présente des points hauts où l’air peut s’accumuler. Cet air piégé crée des poches qui réduisent la section utile de la conduite et perturbent l’écoulement. Des ventouses ou dispositifs d’aération sont donc installés aux points hauts du profil pour évacuer cet air automatiquement.
Pertes de charge et dimensionnement : les contraintes techniques à anticiper
Le dimensionnement d’un siphon inversé ne se résume pas au choix d’un diamètre de conduite. Plusieurs paramètres interagissent, et les négliger revient à compromettre le fonctionnement de l’ouvrage.
- Pertes de charge linéaires : elles dépendent de la longueur de la conduite, de sa rugosité intérieure et de la vitesse du fluide. Plus le tronçon en charge est long, plus la différence de niveau entre entrée et sortie doit compenser ces pertes.
- Pertes de charge singulières : chaque coude, chaque changement de section ou raccordement génère une perte supplémentaire. Le tracé du siphon doit limiter ces singularités au strict nécessaire.
- Vitesse d’auto-curage : en dessous d’un certain seuil de vitesse, les matières en suspension se déposent dans la conduite. Le concepteur doit vérifier que même en débit faible, la vitesse reste suffisante pour limiter l’encrassement.
- Gestion de l’air piégé : les points hauts du profil doivent être identifiés et équipés pour éviter toute perturbation hydraulique.
En pratique, certains ouvrages prévoient plusieurs conduites parallèles de diamètres différents. Les petits débits passent par la conduite la plus étroite (qui maintient une vitesse correcte), tandis que les débits de pointe mobilisent les conduites supplémentaires.
Encrassement et entretien du siphon inversé : un enjeu sous-estimé
L’encrassement n’est pas un accident. C’est une conséquence directe du fonctionnement en charge lorsque les débits faibles ne génèrent pas assez de vitesse pour emporter les dépôts. Dans un réseau d’eaux usées, graisses, sables et matières organiques s’accumulent progressivement au point bas du siphon.
Ce phénomène réduit la section utile de la conduite, augmente les pertes de charge et peut finir par provoquer une mise en charge excessive du réseau amont. La conception doit donc anticiper l’entretien : accès aux regards, possibilité de curage mécanique ou hydraulique, organes de vidange accessibles.
Un siphon inversé bien conçu intègre ces contraintes d’exploitation dès le tracé initial. L’accessibilité des organes de purge conditionne la durabilité de l’ouvrage autant que son dimensionnement hydraulique.
Applications du siphon inversé au-delà de l’assainissement
Les réseaux d’eaux usées représentent l’usage le plus courant, mais le siphon inversé sert aussi dans d’autres contextes.
En irrigation, il permet d’acheminer l’eau sous une route ou un cours d’eau pour alimenter des parcelles situées de l’autre côté. Le principe reste le même : la charge amont pousse le liquide à travers le tronçon enterré.
Les aqueducs historiques utilisaient déjà ce dispositif pour franchir des vallées. Plutôt que de construire un pont-canal à grande hauteur, les ingénieurs romains faisaient descendre l’eau dans des conduites en plomb ou en pierre, puis la faisaient remonter de l’autre côté de la vallée grâce à la pression hydrostatique. Le principe des vases communicants, appliqué à grande échelle.
Le siphon inversé reste un ouvrage technique exigeant. Sa longévité dépend moins de la complexité de sa conception que de la rigueur avec laquelle les contraintes d’entretien ont été intégrées dès le départ.
